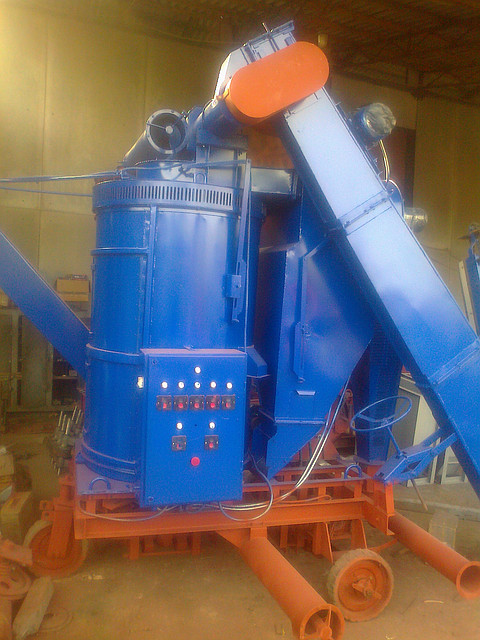

СВС-20 ....

   Сепаратор-ворохочисник самоперебивний СВС-20 застосовується для попереднього очищення зернового вороху, що надходить із поля від комбайну колосових, круп'яних, зернобових і олійних культур від домішок на струмах, відкритих майданчиках із твердим покриттям, а також у складських приміщеннях.

   Сепаратор СВС-20 може застосовуватися як навантажувач, а також для перелоштування зерна.

Складається з таких основних вузлів:

рама, зерноочисниковий блок, лівого та правого живителів, завантажувача шнекового, зернопроводу відвідного, відстійника, вентилятора, аспіраційної системи, відвантажувача чистого зерна, транспортера відходів, колісного ходу, механізму самопересування, поворотного колеса, пульта керування з електропроводкою, шнека відкидного.

Сепаратор має дві швидкості переміщення:

- робоча до 0,3 м/хв

- транспортна до 5 м/хв

На робочій швидкості відбувається завантаження очисного блока, у разі, якщо подається зерна більше, ніж може прийняти зерноочисниковий блок, відбувається повернення зерна через відвідний зернопровід.

У зерноочисному блоці розміщені два решіти, що складаються з 2 секцій, які через електропривод і вібратор отримують обертальний та колибальний рух. Шнековий живильник зерно потрапляє в дозатор зерноочисного блока, а  з нього — у віялку. Під впливом лопаток віялки зерно розкидається, відцентровою силою притискається до решітів сповзаючи під власною вагою й впливом коливального руху решіт.

   Дрібні домішки та дроблене зерно через решіт із дрібними отворами відокремлюються від основного зерна та потрапляють у збір дрібних домішок і видаляються через транспортер відходів.

   Зерно, потрапляючи на решіт із великими отворами, проходить через них у зернозбірник і за допомогою відвантажувача чистого зерна йде на навантаження або збирається в бунт.

   Великі домішки опускаються в піддон і видаляються там транспортером відходів.

   Для очищення решіт від можливого залипання домішок і зерна є очисники як набір гумових кілець і щіток.

   Легкі домішки, пил, рослинні залишки видаляються за допомогою вакууму у верхній частині зерноочисного блока, створюваного вентилятором через відстійник і аспіраційну систему.

Сепаратор може використовуватися як навантажувач зерна через відкидний шнек, а також для його перепушування. У цьому разі вимикається зерноочисниковий блок, вентилятор, відвантажувач.

Технічні характеристики сепаратора

Продуктивність: на попередньому очищенні зернового вороху пшениці з об'ємною масою 760 кг/м3 за вологості                                      до 18%, і засолодження оздоблюваної домішки до 15%, не більш ніж  — 25 т/год

                                  на навантаженні та перепушуванні, не менш ніж                                 — 25 т/год

Ефективність попереднього очищення зернового вороху за умов (див. вища "Продуктивність"), не менш ніж — % 60

Габаритні розміри, не більше, мм

- у робочому положенні: довжина — 5500, ширина — 5300, висота — 3500

- у транспортному положенні: довжина — 5500, ширина — 2900, висота — 3500

Маса сепаратора, кг — 2300
